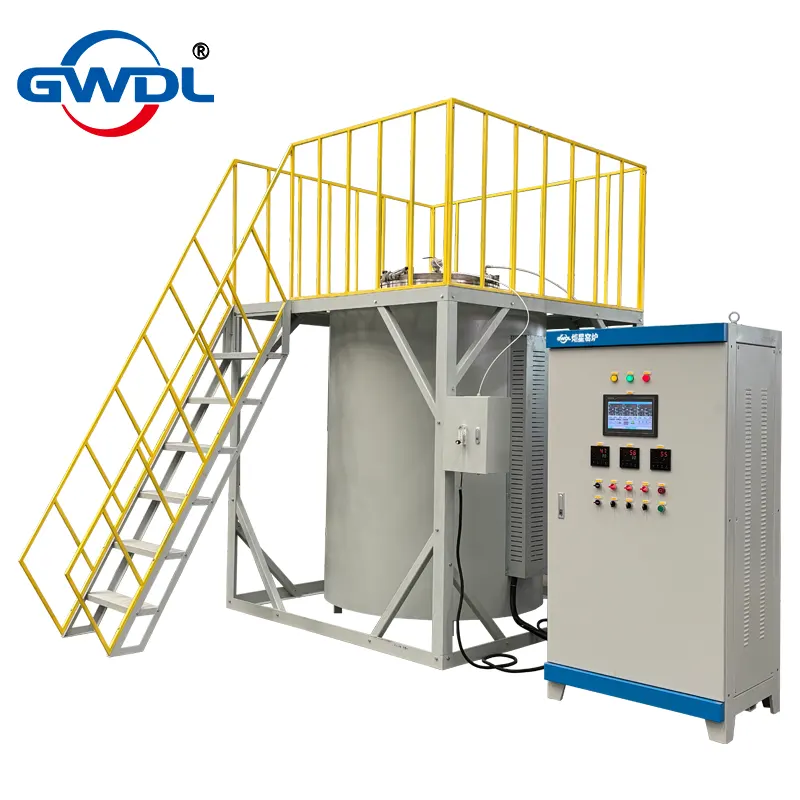

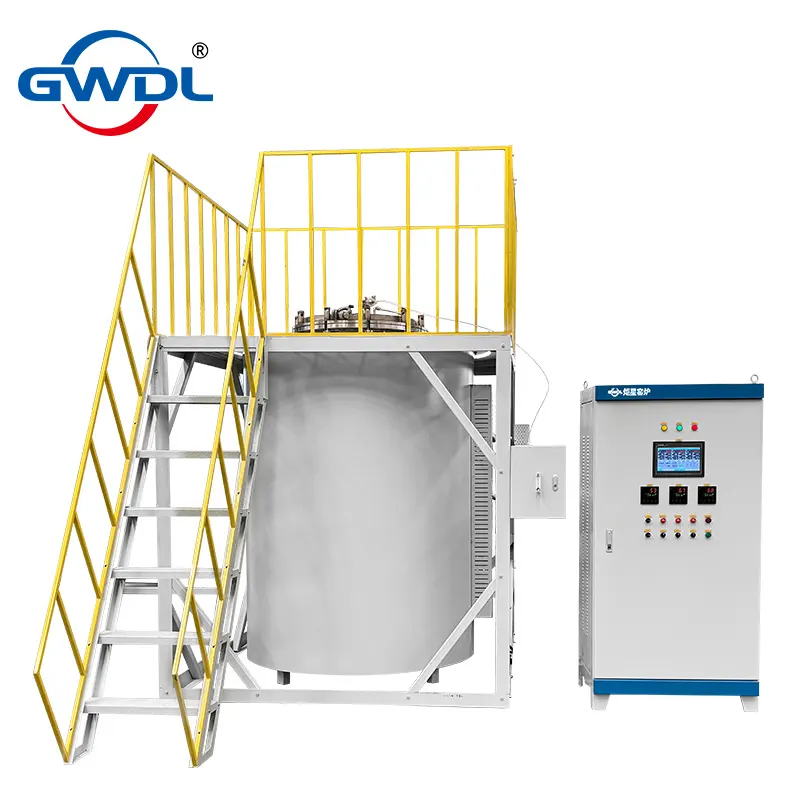

Серия GWDL-ZQJ предназначена для процессов термообработки, требующих вертикально загруженной камеры и контролируемой среды.
Эта вакуумная атмосферная печь ямного типа с температурой 1100℃ предназначена для процессов термообработки, требующих вертикально загруженной камеры и контролируемой среды. Идеально подходящая для таких отраслей промышленности, как аэрокосмическая, автомобильная и производство прецизионных инструментов, эта печь обеспечивает равномерный нагрев и превосходный контроль температуры для таких задач, как отжиг, снятие напряжения и старение металлических деталей.
В конструкции раздельного типа корпус печи и система управления расположены независимо друг от друга. Внутренняя камера имеет изоляцию из высокочистого глиноземного волокна и основание из огнеупорного кирпича, что обеспечивает тепловую эффективность и долговечность. Нагревательные элементы изготовлены из лент из высокотемпературного сплава, что обеспечивает быстрый нагрев и стабильную работу в вакууме или в атмосфере инертного газа.
| Feature | Specification |
|---|---|
| Model | GWDL-.ZQJ |
| Максимальная температура | 1100°C |
| Рабочая температура | 50-1100°C |
| Зоны нагрева | Верхняя / Средняя / Нижняя (3-хзональное управление) |
| Точность температуры | ±1°C (без перерегулирования) |
| Равномерность температуры | ±5-8°C (DIN 17052-.1) |
| Нагревательные элементы | Высокотемпературная проволока сопротивления (с молибденом) |

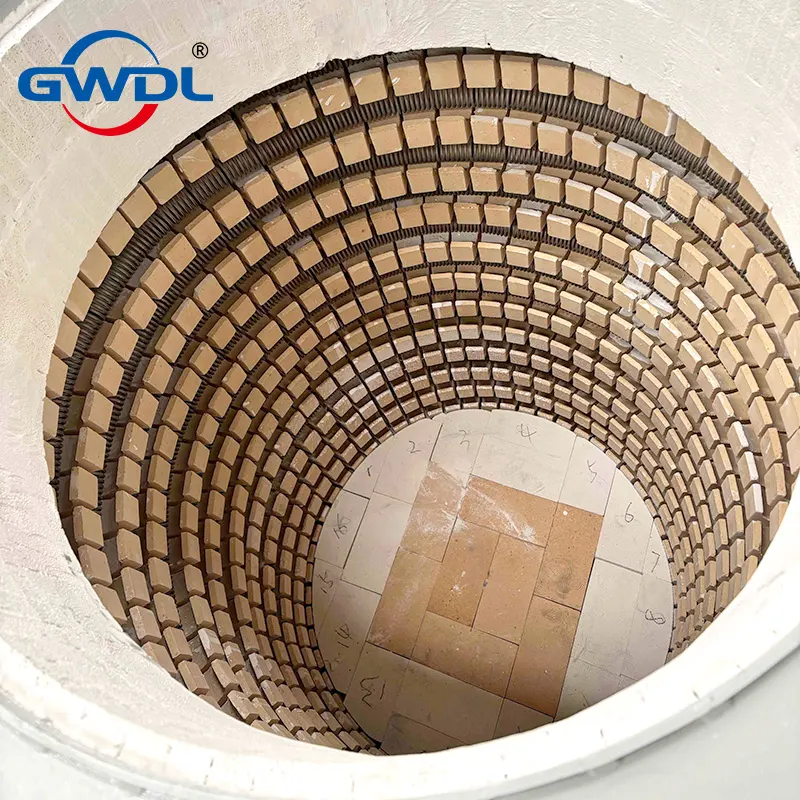

| Нагревательная компоновка | Круглое расположение боковых стенок с механическими защитными плитами (корунд-муллит, рифленые для конвекции) |

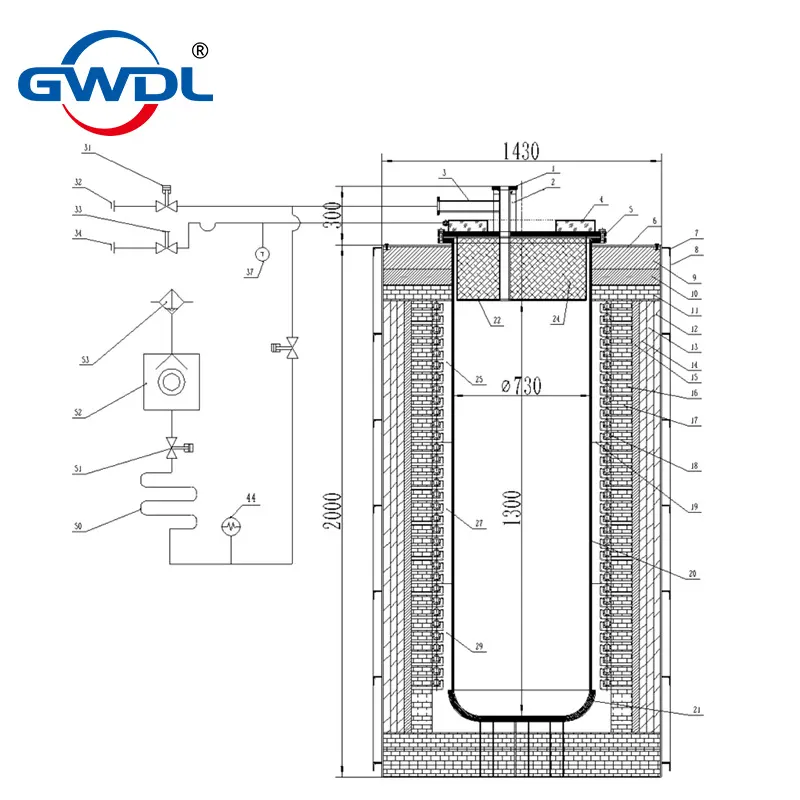

| Размер топочной камеры | Φ800 × 1300 мм |
| Эффективная зона нагрева Зона | Φ730 × 1000 мм |
| Механизм крышки | Гидравлический подъем |
| Вакуумная система | Двух-двухступенчатый пластинчато-роторный насос (поставляется заказчиком) |
| Вакуумметр | -0.1 МПа аналоговый (цифровой опционально) |
| Контроль расхода газа | 2x поплавковых расходомеров (цифровой MFC опционально) |
| Поддерживаемые газовые атмосферы | H₂, N₂, Ar, CO, O₂ (с защитными блокировками) |
| Контроль давления | Защита от избыточного давления на основе контактного манометра или датчика |
| Изоляция | Трехслойная: Глинобитная плита + волокнистая плита + поликристаллическая глинобитная плита (толщина 350 мм) |
| Внешняя температура | ≤45°C (непрерывная работа) |
| Отделка корпуса | Сталь CNC, кислотная промывка, фосфатированная, двухцветное порошковое покрытие |
| Управление | Сенсорный экран + PID/AI контроллер, 50-сегментные программируемые кривые |
| Защита | Двухконтурная схема, перегрев, пониженная температура, обрыв фазы, перенапряжение/ток, отказ датчика, плавный пуск |
| Индикация данных | Температура, сегмент, время, оставшееся время, %, В, A |
| Номинальная мощность | 105 кВт |
| Входное напряжение | 380 В (топка), 220 В (управление) |
| Охлаждение | Корпус с воздушным охлаждением, водяное охлаждение крышки и порта - по желанию заказчика |
